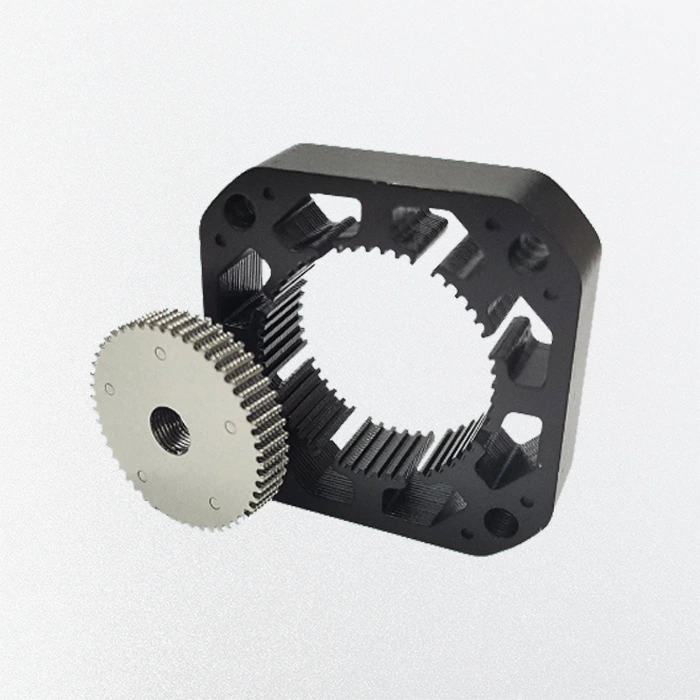

Statore e rotore di motore passo-passo
- Siamo specializzati nella produzione di statori e rotori per motori passo-passo personalizzati, studiati su misura per soddisfare i vostri specifici requisiti di progettazione, dimensioni e prestazioni.
- Dal prototipo alla produzione di massa, i nostri nuclei di precisione garantiscono coppia elevata, movimento fluido ed efficienza, adatti ai settori che richiedono precisione e affidabilità.
- Diametro esterno dello statore: 10 mm – 200 mm
- Diametro esterno del rotore: 10 mm – 180 mm
- Compatibile con tutti i tipi di motori passo-passo
- Quantità minime d'ordine flessibili (MOQ)
- Servizi OEM e ODM disponibili

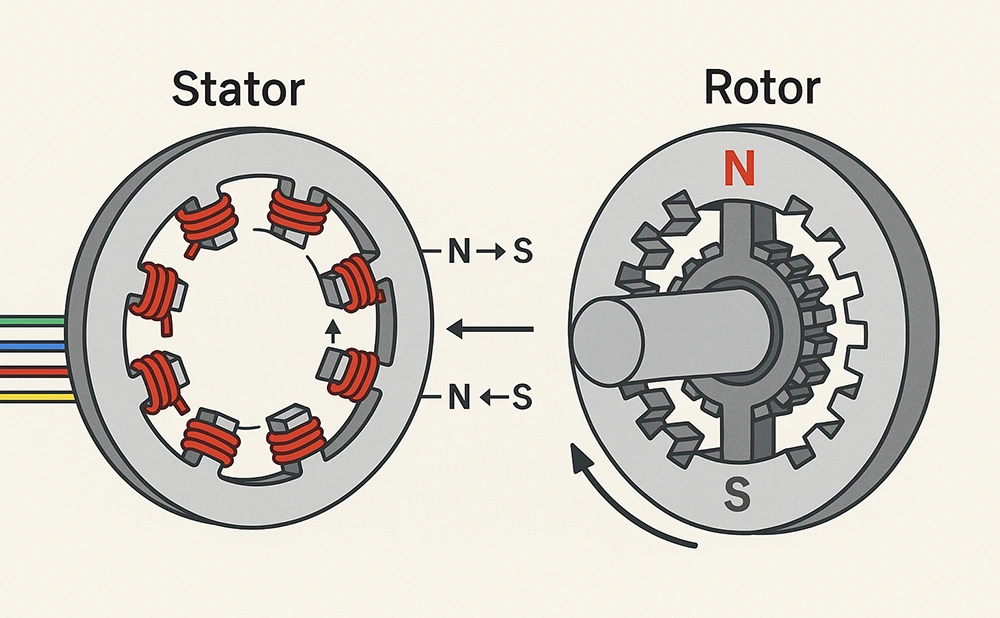

Come funzionano insieme statore e rotore in un motore passo-passo?
- In un motore passo-passo, lo statore e il rotore si muovono gradualmente per trasformare gli impulsi elettrici in un movimento preciso.
- Lo statore è costituito da nuclei laminati con numerosi denti, ciascuno con avvolgimenti a bobina. Quando vengono alimentati in sequenza, questi avvolgimenti creano poli magnetici mobili che formano un campo magnetico rotante attorno al rotore.
- Il rotore è spesso composto da acciaio laminato e può contenere denti in ferro dolce o magneti permanenti. Si muove gradualmente allineandosi con il campo magnetico dello statore.
- Ogni impulso ruota il rotore di un angolo prestabilito. La stretta coordinazione tra statore e rotore garantisce un movimento preciso e ripetibile. Una buona laminazione, la forma dei denti e un traferro ridotto contribuiscono a migliorare la precisione, ridurre le vibrazioni e ridurre l'ondulazione di coppia.
Specifiche dello statore e del rotore del motore passo-passo
Di seguito sono riportate le specifiche standard per i nostri componenti di statore e rotore per motori passo-passo. Offriamo una personalizzazione completa in base ai vostri disegni di progetto e ai requisiti tecnici.
| Parametri | Statore | Rotore |
| Diametro esterno | 20 mm - 200 mm | 15 mm - 180 mm |
| Altezza della pila | 5 mm - 100 mm | 5 mm - 100 mm |
| Spessore della laminazione | 0,2 mm / 0,35 mm | 0,2 mm / 0,35 mm |
| Materiale | Acciaio al silicio non orientato | Acciaio ad alta permeabilità / Lega magnetica |
| Tipo di slot | Aperto / Semi-chiuso / Scanalatura a dente | Denti multipli / Denti elicoidali |
| Numero di fasi supportate | 2 fasi / 3 fasi / 5 fasi | N/D |
| Classe di isolamento | Classe B / F | N/D |
| Inclinazione | Opzionale | Disponibile per una maggiore scorrevolezza della coppia |
| Trattamento della superficie | Rivestimento antiruggine / Isolamento epossidico | Bilanciamento dinamico / Rivestimento superficiale |
| Tolleranza (OD/ID/Gap) | ±0,03 mm | Tolleranza del traferro ≤ 0,2 mm |
Tipi di motori passo-passo supportati
Forniamo set di statori e rotori compatibili con varie tecnologie di motori passo-passo, ciascuno progettato con precisione per prestazioni magnetiche ottimali.

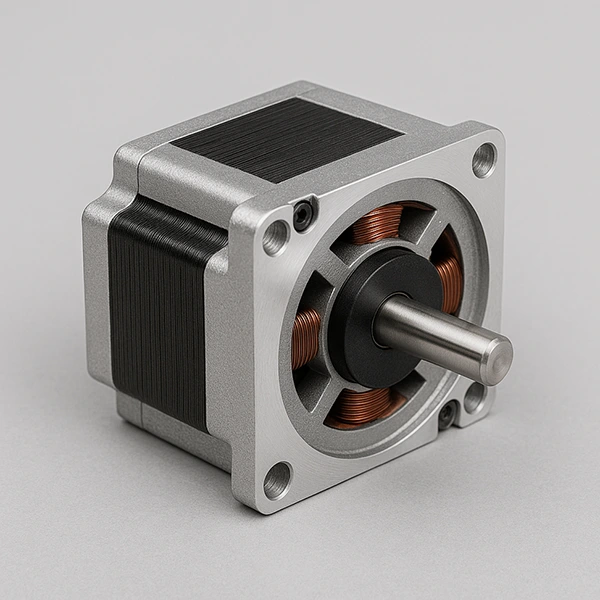

Motore passo-passo a magnete permanente (PM)
- Gli statori sono dotati di nuclei laminati semplici con poli sporgenti; i rotori utilizzano magneti permanenti per una polarità fissa e una coppia di arresto stabile.

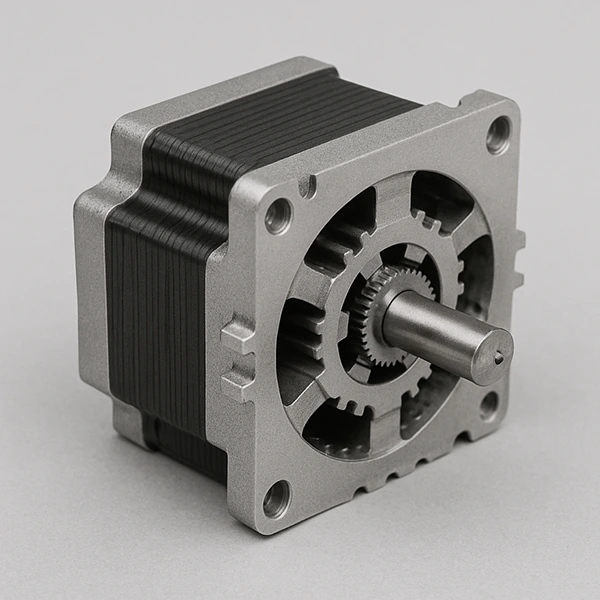

Motore passo-passo a riluttanza variabile (VR)
- Gli statori hanno più poli in ferro dolce; i rotori sono dentati e non magnetici, consentendo un posizionamento preciso attraverso la variazione della riluttanza magnetica.

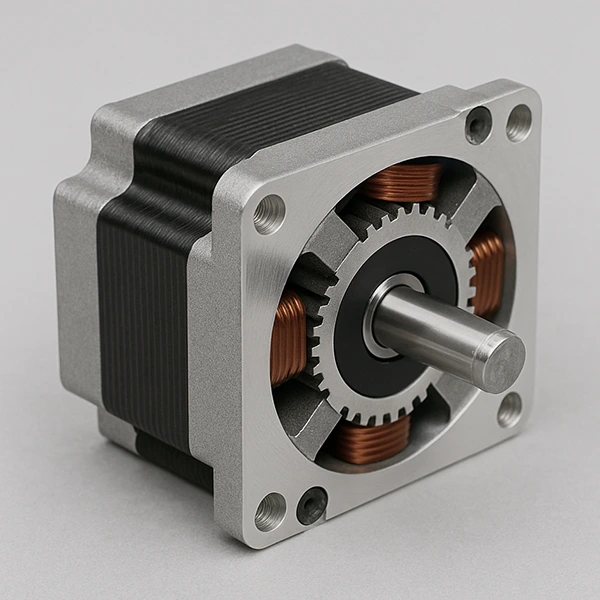

Motore passo-passo ibrido
- Combina poli dello statore dentati e un rotore a magnete permanente; offre coppia e risoluzione migliorate per applicazioni di posizionamento ad alta precisione.

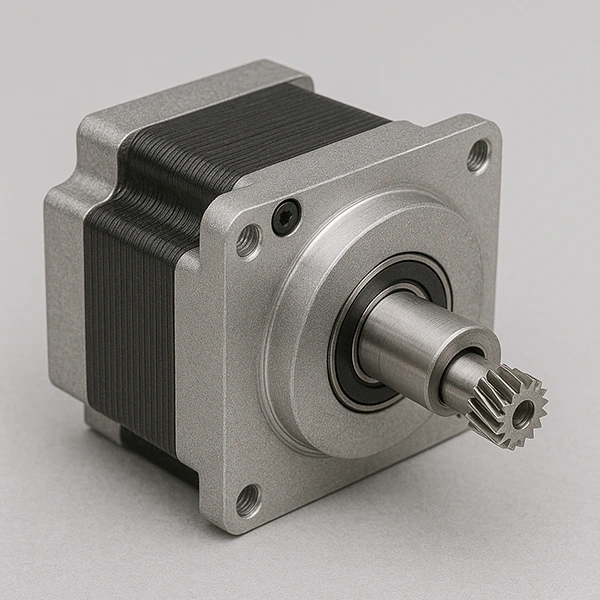

Motore passo-passo ad ingranaggi
- Set statore-rotore personalizzati, progettati per integrarsi con i riduttori, ottimizzando il trasferimento della coppia e riducendo al minimo il gioco nelle applicazioni con spazi limitati.

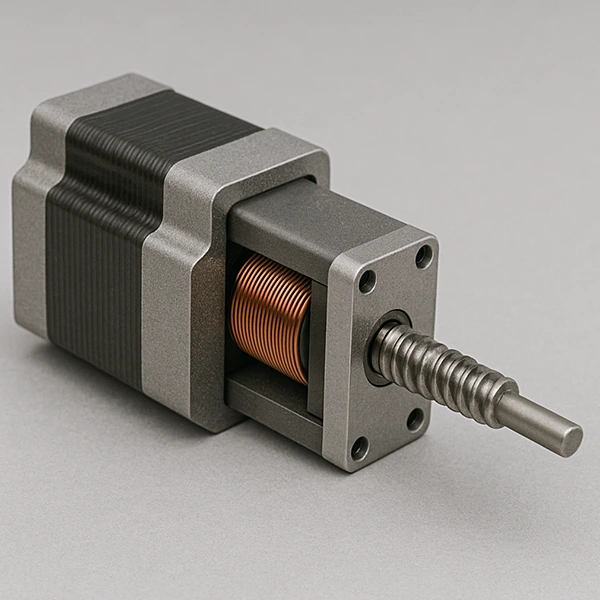

Motore passo-passo lineare
- Statori e forze magnetiche mobili progettati per la traslazione lineare; pacchi di laminazione progettati per un movimento fluido e un controllo accurato dello spostamento.

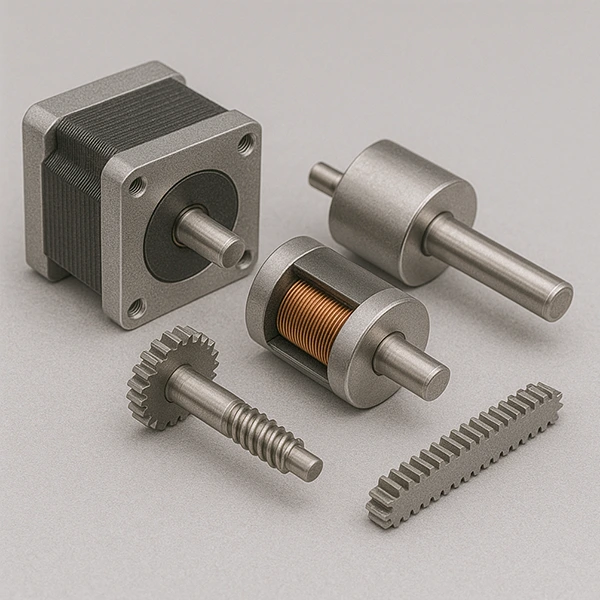

Tipi di motori passo-passo personalizzati
- Forniamo soluzioni personalizzate per statori e rotori in base ai vostri disegni, alle vostre specifiche e alle vostre esigenze prestazionali per applicazioni esclusive di motori passo-passo.
Caso del cliente

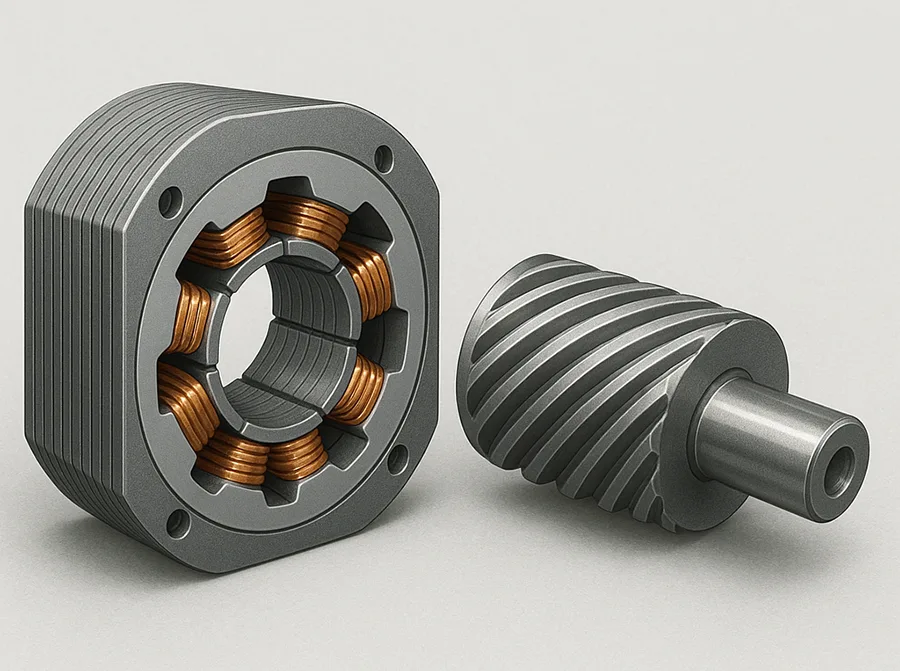

Un’azienda di robotica di Seul, in Corea del Sud, necessitava di un set di statore e rotore compatto e ad alta risoluzione per motori passo-passo ibridi utilizzati nei giunti robotici.
Requisiti del cliente
- Diametro esterno dello statore: 48 mm, altezza pila: 32 mm
- Rotore con denti elicoidali per ridurre l'ondulazione di coppia
- Spessore di laminazione ≤ 0,2 mm
- Tolleranza del traferro: ≤ 0,02 mm
- Bilanciamento dinamico e isolamento in classe F
La nostra soluzione
- È stato prodotto uno statore da 48 mm utilizzando lamierini in acciaio al silicio da 0,2 mm con isolamento epossidico.
- Il rotore è dotato di denti elicoidali lavorati con precisione ed è bilanciato dinamicamente secondo lo standard ISO G1.0.
- Ottenuto un valore di tolleranza del traferro pari a 0,018 mm.
- L'ispezione QC completa ha garantito l'uniformità dell'altezza della pila e la scorrevolezza del rotore.
Risultati
| Parametri | Richiesto | Consegnato |
| Diametro esterno dello statore | 48 mm | 47,98 mm |
| Tolleranza del traferro | ≤ 0,02 mm | 0,018 mm |
| Profilo del dente del rotore | Elicoidale | Elicoidale (precisione ±0,1°) |
| Uniformità dell'altezza della pila | ±0,05 mm | ±0,03 mm |
| Livello di vibrazione | ISO G1.0 | Conforme a ISO G1.0 |
