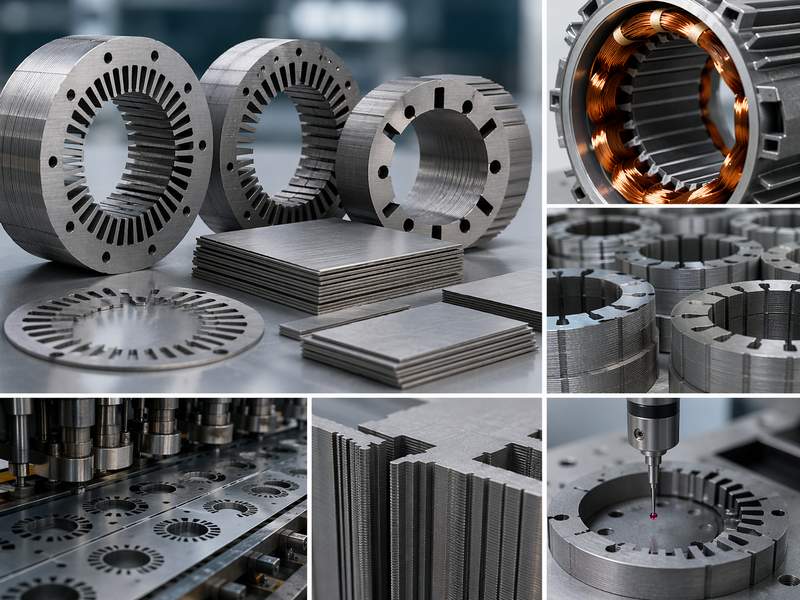

Motor laminasyonları, stator ve rotor çekirdeklerini oluşturarak manyetik akıyı yönlendirir, kayıpları en aza indirir ve verimliliği artırır. IEC, ASTM ve DIN standartları, motor laminasyonlarında özellikleri tanımlar ve küresel tutarlılık, kalite ve performansı sağlar.
Motor Laminasyon Standartlarına Genel Bakış
Motor laminasyonları tipik olarak, çekirdek kayıplarını azaltmak ve manyetik performansı iyileştirmek için tasarlanmış silikon alaşımlı bir demir olan elektrik çeliğinden yapılır. Elektrik çeliği, yüksek geçirgenlik ve düşük histerezis kaybı için optimize edilmiştir, bu da onu elektromanyetik uygulamalar için ideal hale getirir.
Motor laminasyonlarına ilişkin standartlar genel olarak şunları kapsar:
- Manyetik özellikler (çekirdek kaybı, geçirgenlik)
- Mekanik özellikler (süneklik, mukavemet)
- Boyutsal toleranslar
- Yüzey yalıtım kaplamaları
- Test yöntemleri ve sınıflandırma sistemleri
Bu standartlar çok önemlidir çünkü üreticilerin ve alıcıların tedarikçiler arasında tutarlı kalite ve değiştirilebilirlik sağlamalarına olanak tanır.
Motor Laminasyonları için IEC Standartları
IEC’ye Genel Bakış
Uluslararası Elektroteknik Komisyonu (IEC), elektrik ve elektronik teknolojileri için uluslararası standartlar geliştirir. IEC standartları dünya çapında yaygın olarak benimsenmekte ve genellikle ulusal standartların temelini oluşturmaktadır.
Laminasyonlarla İlgili Başlıca IEC Standartları
Motor laminasyonları için en önemli IEC standartları şunlardır:
IEC 60404 – Manyetik Malzemeler
Bu, laminasyonlarda kullanılan elektrik çeliğini düzenleyen temel standart serisidir. Şunları tanımlar:
- Manyetik test yöntemleri
- Çekirdek kaybı ölçümü
- Geçirgenlik değerlendirmesi
- Epstein çerçeve test prosedürleri
IEC 60404 standardı, elektrik çeliğinin motorun verimli çalışması için gerekli olan belirli manyetik performans kriterlerini karşılamasını sağlar.
IEC 60034 – Döner Elektrik Makineleri
IEC 60034, verimlilik sınıfları ve termal limitler de dahil olmak üzere genel motor performansına odaklanır. Doğrudan laminasyonlarla ilgili olmasa da, dolaylı olarak laminasyon gereksinimlerini tanımlar çünkü:
- Çekirdek kayıpları motor verimliliğini etkiler.
- Laminasyon kalitesi ısı üretimini etkiler.
IE1’den IE5’e kadar olan verimlilik sınıfları, minimum performans seviyelerini tanımlar.
IEC Laminasyon Gereksinimleri
IEC standartları şunları vurgular:
- Verimliliği artırmak için düşük çekirdek kayıpları.
- Düzgün kalınlık ve yalıtım
- Girdap akımlarını önlemek için güvenilir kaplama sistemleri
Örneğin, laminasyonlarda kullanılan yalıtım kaplamaları, IEC 60404-1-1 gibi IEC sınıflandırmalarına uygun olmalıdır.
Motor Laminasyonları için Başlıca IEC Standartları
| Standart | Kapsam | Laminasyonlarla İlişkisi |
| IEC 60404 | Manyetik malzemeler | Test yöntemlerini ve temel kayıpları tanımlar. |
| IEC 60034 | Döner makineler | Verimlilik gereksinimlerini belirler. |
| IEC 60404-1-1 | Elektrik çeliği | Malzeme sınıflandırması |
| IEC 60404-12 | Kaplamalar | Yalıtım ve ısı direnci |
Motor Laminasyonları için ASTM Standartları
ASTM’ye Genel Bakış
ASTM International, Kuzey Amerika’da ve dünya genelinde yaygın olarak kullanılan standartlar geliştirir. ASTM standartları özellikle malzeme özellikleri ve test yöntemleri konusunda ayrıntılıdır.
Laminasyonlar için Temel ASTM Standartları
ASTM A976– Yalıtım Kaplamaları
Bu standart, elektrikli çelik laminasyonlara uygulanan yalıtım kaplamaları için sınıflandırma sistemlerini tanımlar.
Başlıca kaplama türleri şunlardır:
- C-0: Doğal oksit kaplama
- C-3: Organik vernik kaplama
- C-5: Yüksek dirençli inorganik kaplama
Bu kaplamalar şu nedenlerle kritik öneme sahiptir:
- Katmanlar arasındaki elektriksel direnci artırın.
- Girdap akımı kayıplarını azaltın
- Korozyon direncini iyileştirin
ASTM A664– Elektrik Çeliği Kalite Sınıflandırması
Bu standart, elektrik çeliği kalitelerinin aşağıdaki kriterlere göre nasıl sınıflandırıldığını tanımlar:
- Çekirdek kayıp değerleri
- Manyetik performans
- Kalınlık ve bileşim
Malzeme seçimi için standartlaştırılmış bir adlandırma sistemi sağlar.
ASTM A720– Süneklik Testi
Bu standart, yönlendirilmemiş elektrik çeliğinin sünekliğini değerlendirmek için test yöntemlerini belirtir.
- Eğilme direncini ölçer.
- Malzemenin damgalama ve kesme işlemlerine dayanabilmesini sağlar.
- Üretim sırasında çatlamayı önler.
ASTM Odak Alanları
ASTM standartları şunları vurgular:
- Malzeme karakterizasyonu
- Test prosedürleri
- Kalite doğrulaması
IEC standartlarına kıyasla ASTM standartları daha çok süreç odaklıdır ve ayrıntılı test yöntemleri sunar.
Motor Laminasyonları için Başlıca ASTM Standartları
| Standart | Odak Alanı | Önem |
| ASTM A976 | Kaplama sınıflandırması | Yalıtım ve kayıp azaltma |
| ASTM A664 | Sınıflandırma | Malzeme seçimi |
| ASTM A720 | Süneklik testi | Üretim güvenilirliği |
| ASTM A34 | Manyetik test | Çekirdek kaybı değerlendirmesi |
Motor Laminasyonları için DIN Standartları
DIN’e Genel Bakış
Alman Standardizasyon Enstitüsü (DIN), Avrupa’da yaygın olarak kullanılan standartlar geliştirir. Birçok DIN standardı, EN (Avrupa Normları) ve IEC standartlarıyla uyumludur.
Başlıca DIN Standartları
DIN EN 10341– Elektrikli Çelik Kaplamalar
Bu standart, IEC ve ASTM standartlarıyla yakından uyumludur ve şunları tanımlar:
- Yüzey yalıtım özellikleri
- Kaplama kalınlığı
- Termal direnç
Genellikle motor laminasyonlarında tanecik yönelimli olmayan elektrik çeliği için kullanılır.
DIN EN 10106 / 10107
Bu standartlar şunları tanımlar:
- Tanecik yönlendirmeli elektrik çeliği (GOES)
- Tanecik yönelimli olmayan elektrik çeliği (NGOES)
Şunları belirtiyorlar:
- Manyetik özellikler
- Mekanik toleranslar
- Yüzey koşulları
DIN Özellikleri
DIN standartları şunlarla bilinir:
- Toleranslarda yüksek hassasiyet
- Avrupa üretim uygulamalarıyla güçlü uyum
- EN ve IEC sistemleriyle entegrasyon
Laminasyonlar için Temel DIN Standartları
| Standart | Kapsam | Başvuru |
| DIN EN 10341 | Kaplamalar | Yalıtım ve korozyon koruması |
| DIN EN 10106 | GO elektrik çeliği | Transformatör çekirdekleri |
| DIN EN 10107 | STK elektrik çeliği | Motor laminasyonları |
IEC, ASTM ve DIN Standartlarının Karşılaştırılması
Her üç standart sistem de motor laminasyonlarını ele alsa da, odak noktaları farklıdır.
Başlıca Standart Sistemlerinin Karşılaştırılması
| Bakış açısı | IEC | ASTM | İTİBAREN |
| Birincil Odak | Sistem performansı | Malzeme testi | Üretim standartları |
| Coğrafi Kullanım | Küresel | Kuzey Amerika | Avrupa |
| Temel Güçlü Yönler | Uyumlaştırma | Ayrıntılı test yöntemleri | Hassasiyet ve mühendislik |
| Tipik Uygulama | Motor tasarımı | Malzeme doğrulama | Üretim ve kalite kontrolü |
Standartlar Genelinde Temel Teknik Gereksinimler
Manyetik Özellikler
Tüm standartlar şunları vurgular:
- Düşük çekirdek kaybı (enerji israfını azaltır)
- Yüksek geçirgenlik (verimliliği artırır)
Manyetik performans genellikle belirli test düzenekleri kullanılarak standartlaştırılmış koşullar altında ölçülür.
Yalıtım Kaplamaları
Kaplamalar, katmanlar arasındaki elektriksel kısa devreleri önlemek için gereklidir.
- ASTM, kaplama sınıflarını (C-0’dan C-6’ya kadar) tanımlar.
- IEC ve DIN, performans gereksinimlerini tanımlar.
- Kaplamalar ayrıca korozyon direncini ve üretilebilirliği de iyileştirir.
Mekanik Özellikler
Mekanik özellikler, laminasyonların hasar görmeden işlenebilmesini sağlar.
- Süneklik, presleme ve lazer kesim için kritik öneme sahiptir.
- Sağlamlık, çalışma sırasında dayanıklılığı sağlar.
Boyutsal Doğruluk
Hassasiyet şu nedenlerle çok önemlidir:
- Küçük sapmalar manyetik akıyı etkiler.
- Yanlış istifleme verimliliği düşürür.
Standartlar, kalınlık ve düzlük için sıkı toleranslar belirtir.
Modern Uygulamalarda Uyumluluğun Önemi
Elektrikli araçlar (EV’ler)
Yüksek performanslı elektrikli araç motorları şunları gerektirir:
- Ultra ince laminasyonlar
- Düşük kayıplı malzemeler
- Gelişmiş kaplamalar
Standartlar, bu gereksinimlerin sürekli olarak karşılanmasını sağlar.
Yenilenebilir enerji sistemleri
Rüzgar türbinleri ve jeneratörleri aşağıdaki amaçlar için standartlaştırılmış laminasyonlara ihtiyaç duyar:
- Yeterlik
- Güvenilirlik
- Uzun hizmet ömrü
Endüstriyel Otomasyon
Endüstriyel motorlarda:
- Standartlaştırılmış laminasyonlar küresel tedariki mümkün kılar.
- Değiştirilebilirlik, tedarik zinciri risklerini azaltır.
IEC, ASTM ve DIN standartları, performans, malzeme testleri ve hassasiyet konularını kapsayan motor laminasyon kalitesinin temelini oluşturmaktadır. Bu standartlara uyulması, verimliliği, tutarlılığı, küresel uyumluluğu artırır ve riskleri azaltırken, gelecekte yüksek performanslı ve sürdürülebilir motor geliştirme çalışmalarını da destekler.
