A medida que los motores eléctricos avanzan hacia una mayor eficiencia, diseños compactos y producción en masa, el apilamiento de laminaciones se ha vuelto crucial tanto para el rendimiento como para el costo. Los apilamientos de estator y rotor autoblocantes son populares por su facilidad de uso, fiabilidad y adecuación para la producción a gran escala.
¿Qué son las pilas de rotor y estator autoblocantes?
autoblocante pilas de estator y rotor Son núcleos de motor laminados en los que las láminas individuales de acero eléctrico se unen mecánicamente mediante elementos de enclavamiento integrados, formados durante el proceso de estampado de laminación. Estos elementos permiten que las laminaciones se mantengan unidas axialmente sin necesidad de soldadura, adhesivos ni fijaciones mecánicas.
Definición de apilamiento autoblocante (entrelazado)
En una pila autoblocante, cada laminación presenta pestañas o ranuras que se entrelazan con las hojas adyacentes bajo presión axial, formando un núcleo estable.
El bloqueo se basa exclusivamente en la interferencia mecánica y la fricción, lo que crea un proceso limpio, rápido y repetible. Una vez ensamblado, el conjunto funciona como una sola unidad, ideal para el bobinado, la impregnación y el ensamblaje final del motor.
En qué se diferencia el autobloqueo de otros métodos de apilamiento
En comparación con otras técnicas de apilamiento, el autobloqueo ofrece varias características distintivas:
- Versus soldadura:Sin aporte de calor, sin zonas afectadas por el calor y sin cambios metalúrgicos en el acero eléctrico.
- Versus bonding:Sin adhesivos, tiempo de curado ni preocupaciones por envejecimiento químico.
- Versus remachado:Sin componentes adicionales ni operaciones de fijación secundarias.
Estas diferencias hacen que el autobloqueo sea particularmente atractivo para los fabricantes centrados en la eficiencia del proceso, el control de costos y un alto rendimiento de producción.
Aplicaciones típicas de motores que utilizan pilas autoblocantes
Los conjuntos de rotor y estator autoblocantes se utilizan comúnmente en:
- Motores de electrodomésticos
- Motores industriales
- Bombas, ventiladores y compresores
- Motores auxiliares de automoción (elevadores de ventanas, motores de asientos, ventiladores de refrigeración)
- Herramientas eléctricas
En estas aplicaciones, el autobloqueo proporciona suficiente estabilidad estructural manteniendo costos de producción competitivos.
¿Por qué elegir la tecnología de apilamiento con autobloqueo?
La adopción generalizada de la tecnología de apilamiento autoblocante está impulsada por una combinación de ventajas técnicas y comerciales.
Estabilidad estructural sin fijación adicional
Las láminas autoblocantes distribuyen las fuerzas de sujeción axiales a través de múltiples puntos de enclavamiento alrededor de la circunferencia de la lámina. Este acoplamiento distribuido:
- Previene la separación de la laminación
- Mantiene la integridad de la pila durante la manipulación.
- Soporta tensión de bobinado y cargas de montaje.
Para muchos diseños de motores, este nivel de estabilidad es más que adecuado sin métodos de fijación suplementarios.
Eficiencia de costos y simplificación de procesos
El apilamiento autoblocante elimina:
- Equipos de soldadura y consumo energético
- Adhesivos, barnices y hornos de curado
- Operaciones de fijación secundaria
Al reducir el equipo, los materiales y la mano de obra, el autobloqueo reduce significativamente tanto el gasto de capital como el costo de fabricación por unidad, especialmente en grandes volúmenes de producción.
Compatibilidad con fabricación de alto volumen
Las pilas autoblocantes se integran perfectamente con:
- Líneas de estampación progresiva
- Máquinas apiladoras automatizadas
- Sistemas de inspección en línea
Esta compatibilidad hace que el autobloqueo sea ideal para la producción continua y de alta velocidad de núcleos de motores, donde la consistencia y el rendimiento son fundamentales.
Características clave del diseño de las laminaciones autoblocantes
El éxito de las pilas autoblocantes depende en gran medida de un diseño cuidadoso de la laminación. Una mala elección del diseño puede provocar un bloqueo débil, tensión excesiva o un rendimiento magnético reducido.
Geometría de la muesca y la pestaña de bloqueo
La geometría de los elementos de bloqueo determina tanto la resistencia mecánica como la distribución de tensiones. Los parámetros clave de diseño incluyen:
- Altura y anchura de la pestaña
- Ángulo de compromiso
- Radio del borde y suavidad de transición
Las características bien diseñadas proporcionan suficiente fuerza de sujeción y minimizan la deformación localizada.
Distribución y número de puntos de bloqueo
Los puntos de bloqueo suelen estar distribuidos uniformemente por la laminación. Aumentar el número de puntos de bloqueo:
- Mejora la retención axial
- Reduce la concentración de estrés en puntos individuales
Sin embargo, un exceso de puntos de bloqueo aumenta la complejidad del troquel, la fuerza de estampación y el coste de las herramientas. Un diseño equilibrado es esencial.
Influencia del espesor de la laminación y del material
El espesor de la laminación afecta directamente el comportamiento de bloqueo:
- Las laminaciones más delgadas se deforman más fácilmente y requieren un control preciso de las características.
- Las laminaciones más gruesas ofrecen mayor rigidez pero requieren mayor fuerza de estampado.
La resistencia al rendimiento del material y las propiedades del recubrimiento también influyen en cómo se forman y se acoplan los elementos de bloqueo.
Diferencias de diseño entre las laminaciones del estator y del rotor
Laminaciones del estator concentrarse en:
- Estabilidad dimensional
- Distorsión mínima que afecta la uniformidad del entrehierro
- Las laminaciones del rotor también deben tener en cuenta:
- Fuerzas centrífugas durante la rotación
- Ajuste del eje y equilibrio dinámico
Como resultado, el tamaño, la forma y la ubicación de los elementos de bloqueo a menudo difieren entre los diseños de estator y rotor.

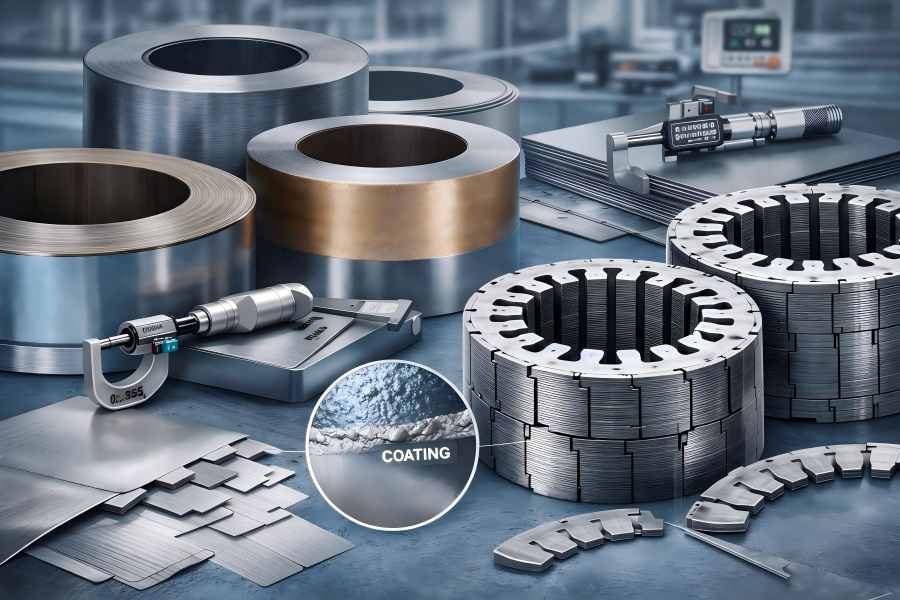

Preparación de materia prima para pilas autoblocantes
Un rendimiento de autobloqueo confiable requiere una calidad de materia prima constante.
Selección de acero eléctrico
Las chimeneas autoblocantes suelen utilizar acero eléctrico no orientado con espesores que oscilan entre 0,2 mm y 0,5 mm. La selección del material influye en:
- Características de pérdida magnética
- Calidad de perforación
- Durabilidad de la función de bloqueo
El acero con propiedades mecánicas estables garantiza un enganche de bloqueo constante.
Tolerancia de espesor y requisitos de planitud
Una estricta tolerancia de espesor garantiza:
- Compromiso de bloqueo uniforme
- Altura de pila constante
- Compresión axial predecible
La planitud es igualmente crucial. Las laminaciones deformadas o desiguales provocan:
- Mala alineación de la pila
- Distribución desigual de la tensión
- Eficacia de bloqueo reducida
Consideraciones sobre el revestimiento de aislamiento de superficies
Los recubrimientos de acero eléctrico proporcionan aislamiento entre laminaciones. Para chimeneas autoblocantes, los recubrimientos deben:
- Soportar deformaciones mecánicas en los puntos de bloqueo
- Mantener la integridad del aislamiento después del estampado
Los recubrimientos frágiles pueden agrietarse, mientras que los recubrimientos demasiado blandos pueden reducir la fricción en las interfaces de bloqueo.
Diseño de matrices de estampación para laminaciones autoblocantes
El diseño de matrices de estampación es uno de los factores más críticos a la hora de producir pilas autoblocantes confiables.
Selección de matrices progresivas vs. matrices compuestas
Matrices progresivas
- Ideal para producción de gran volumen.
- Combine múltiples operaciones en un proceso continuo.
- Permite alta velocidad y calidad constante.
Matrices compuestas
- Adecuado para volúmenes más bajos o diámetros más grandes.
- Estructura más simple pero menor rendimiento.
- La mayoría de las pilas autoblocantes de gran escala se producen utilizando matrices progresivas.
Requisitos de precisión para funciones de bloqueo
Las características de bloqueo requieren tolerancias extremadamente estrictas. Incluso pequeñas desviaciones pueden causar:
- Enclavamiento débil
- Deformación excesiva
- Dificultad durante el apilamiento
El mecanizado de matrices de precisión y un control preciso de la holgura son esenciales.
Selección del material de la matriz y control del desgaste
Se requieren materiales de matriz de alta resistencia para mantener la precisión de las características durante largos ciclos de producción. Las estrategias de control del desgaste incluyen:
- Materiales de punzón y matriz optimizados
- Recubrimientos de superficies
- Lubricación controlada
- La inspección regular garantiza una calidad constante en la función de bloqueo.
Importancia de la alineación y el mantenimiento de matrices
Las matrices desalineadas producen una geometría de bloqueo inconsistente, lo que genera pilas inestables y mayores tasas de desperdicio. El mantenimiento preventivo y la calibración programada son fundamentales para la fiabilidad a largo plazo.
Proceso de estampado por laminación
Una vez preparadas las matrices, la estampación laminada se convierte en la base de la calidad de la pila.
Estampado de una sola ranura vs. Estampado progresivo
Estampado de una sola ranura
- Se utiliza para prototipos o laminaciones de gran diámetro.
- Ofrece flexibilidad pero menor eficiencia
Estampado progresivo
- Alta velocidad y automatizado
- Garantiza la formación consistente de características de bloqueo
- Preferido para producción en masa
Precisión de perforación y control de rebabas
Las rebabas en los elementos de bloqueo reducen el enganche efectivo y aumentan la concentración de tensiones. Los métodos de control de rebabas incluyen:
- Holgura de matriz optimizada
- Herramientas afiladas
- Velocidad de estampación controlada
En algunos casos, puede ser necesario un desbarbado secundario.
Inspección en línea durante el estampado
Las líneas de estampación modernas suelen incorporar:
- Sistemas de inspección por visión
- Herramientas de medición láser
Estos sistemas detectan defectos de características y desviaciones dimensionales en tiempo real, evitando que laminaciones defectuosas ingresen al proceso de apilado.
Proceso de apilamiento autoblocante paso a paso
Luego de estampar las laminaciones, comienza el proceso de apilado.
Orientación y alineación de la laminación
La orientación correcta garantiza la correcta alineación de los elementos de bloqueo. Los sistemas de alimentación automatizados ayudan a mantener una orientación y un posicionamiento consistentes.
Formación de enclavamiento mecánico
Se aplica presión axial para acoplar los elementos de bloqueo entre las laminaciones adyacentes. Se debe tener cuidado al aplicar fuerza para:
- Cerraduras que están completamente enganchadas
- Manténgase alejado de la distorsión extrema
Control de compresión axial
Una compresión excesiva puede dañar las laminaciones, mientras que una compresión insuficiente provoca un bloqueo débil. La aplicación controlada de la fuerza garantiza una calidad de apilado uniforme.
Gestión de la consistencia de la altura de la pila
La altura de la chimenea se supervisa continuamente para garantizar el cumplimiento de los requisitos de diseño y las especificaciones de bobinado. Para preservar la estabilidad del proceso, las desviaciones se corrigen con prontitud.
Cómo el autobloqueo garantiza la estabilidad de la pila
Las pilas autoblocantes se basan en principios mecánicos en lugar de en la unión o la fusión.
Mecanismo de fuerza de retención mecánica
Las características de bloqueo generan interferencia y fricción que resisten la separación axial. La fuerza de sujeción se distribuye entre múltiples puntos de enganche, lo que mejora la fiabilidad.
Resistencia a la separación axial
Las pilas autoblocantes diseñadas adecuadamente pueden soportar:
- Fuerzas de manipulación y transporte
- Tensión del bobinado
- Vibración operativa
Estabilidad a largo plazo durante el funcionamiento del motor
En la mayoría de las aplicaciones, el autobloqueo proporciona estabilidad a largo plazo. En entornos con alta vibración o alta velocidad, se pueden considerar métodos de refuerzo híbridos.
Control de calidad en la producción de pilas autoblocantes
El control de calidad garantiza que cada pila cumpla con los requisitos de diseño y rendimiento.
Inspección de la longitud y concentricidad de la pila
- Los medidores de precisión y los sistemas láser verifican:
- Longitud axial
- Concentricidad del diámetro interior y exterior
Verificación de la fuerza de bloqueo
Las pruebas mecánicas miden la resistencia a la extracción y al corte para confirmar que las fuerzas de bloqueo cumplen con las especificaciones.
Medición de planitud y alineación
La planitud afecta directamente la consistencia del entrehierro y la calidad del bobinado. Las desviaciones se identifican y corrigen rápidamente.
Procedimientos de muestreo e inspección de lotes
El muestreo estadístico garantiza una calidad de producción estable en todos los lotes y turnos.
Ventajas y limitaciones de los conjuntos de estator y rotor autoblocantes
| Aspecto | Descripción |
| Ventajas | Bajo costo, alta eficiencia, proceso limpio, sin soldaduras ni adhesivos. |
| Limitaciones | Concentración de tensión, menor amortiguación, sensibilidad NVH |
| Mejores casos de uso | Producción de motores de gran volumen y con costes ajustados |
| Menos adecuado para | Motores de ruido ultrabajo o de velocidad extremadamente alta |
Cómo optimizar las pilas autoblocantes para un mejor rendimiento del motor
Las estrategias de optimización incluyen:
- Geometría de bloqueo mejorada
- Procesos de alivio del estrés
- Combinando autobloqueo con unión o soldadura cuando sea necesario
Estas medidas mejoran el rendimiento manteniendo los beneficios en términos de costos.
